N3H-X12/X16US 12KW 16KW Split Phase Hybrid Solar Inverter
120 / 240V Split Phase Hybrid Inverter
Panjelasan Produk
Kalawan kamampuhan tegangan kaluaran kaasup (110 ~ 120) / (220 ~ 240V) fase pamisah, 240V fase tunggal nu N3H-X12 / 16US inverter dilengkepan panganteur ramah-pamaké pikeun monitoring effortless jeung kontrol. Ieu masihan kakuatan pikeun pangguna pikeun ngatur sistem kakuatanana sacara efektif, nyayogikeun kakuatan anu serbaguna sareng diandelkeun pikeun kulawarga.
Fitur ngarah
-
01
Pamasangan Gampang
Konfigurasi fléksibel, nyolok sareng muter set-up panyalindungan sekering anu diwangun.
-
02
48V
Ngawengku batré-tegangan low.
-
03
IP65 Dipeunteun
Direkayasa pikeun panungtungan kalawan kalenturan maksimum Cocog jeung instalasi outdoor.
-
04
SOLARMAN Jauh pangimeutan
Monitor sistem anjeun tina jarak jauh liwat aplikasi smartphone atanapi portal wéb.
Solar Hybrid Inverter Aplikasi
Sorotan produk
- Modeu aplikasi fleksibel inverter hibrid N3H-X12 / 16US, kalebet prioritas batré, cukur puncak, sareng ngeusian lebak, ogé konsumsi diri, nyayogikeun sagala rupa syarat manajemén énergi.

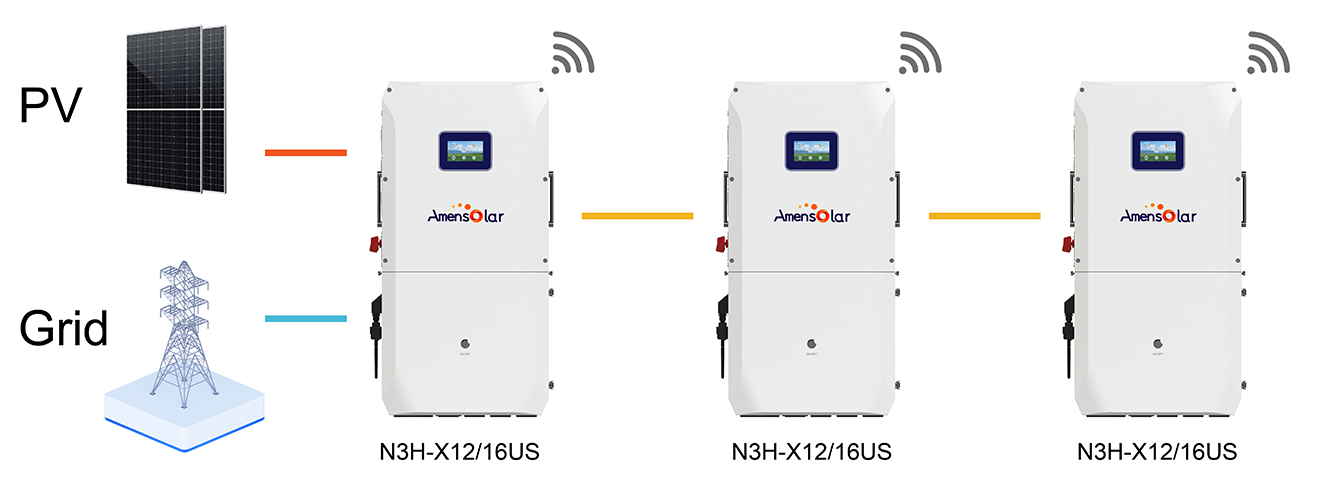

- Ngarojong 3 sambungan paralel. input simultaneous PV, accu, generator solar, grids kakuatan, sarta beban.
- LCD warna na nyayogikeun pangguna operasi tombol anu tiasa dikonfigurasi sareng gampang diakses. kalawan RS485 / port CAN pikeun komunikasi batré.
- beroperasi dina rentang tegangan input ditarima tina 120 ~ 500VAC.
Sertipikat
Keunggulan Kami
- Énergi bébas tiasa diaksés nalika wengi.
- Turunkeun biaya listrik ku 50% taunan.
- Kalibet dina shifting beban puncak pikeun acquire kaunggulan ékonomi tambahan.
- Mastikeun operasi uninterrupted tina beban kritis salila outages listrik.
Presentasi Kasus

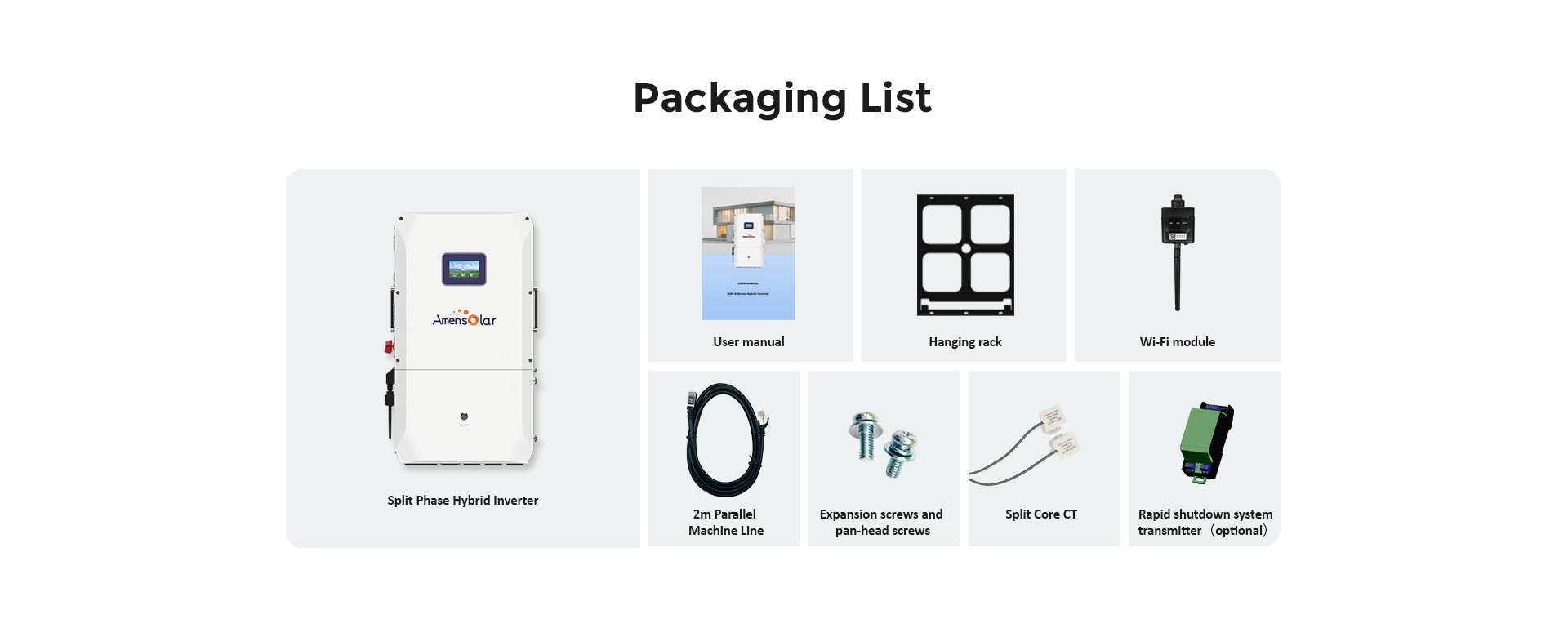

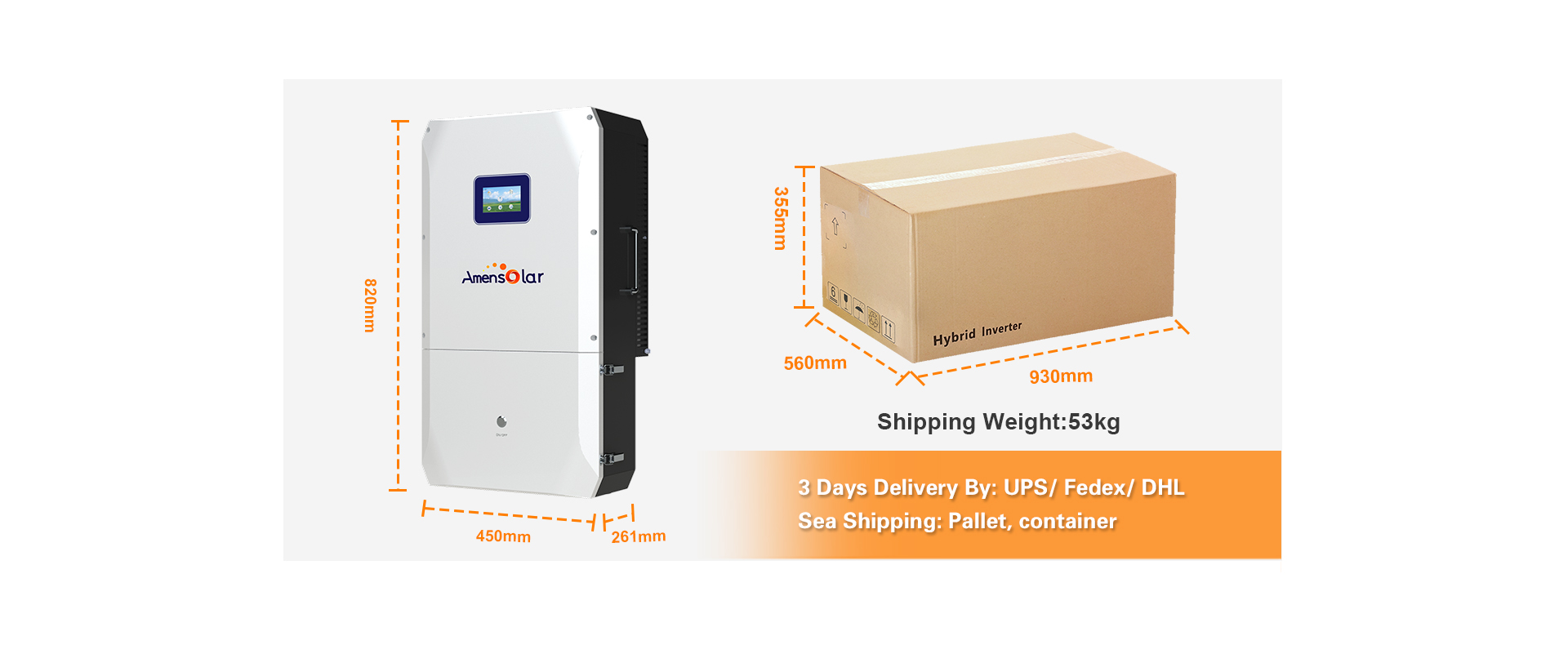

Bungkusan
Bungkusan ati-ati:
Urang difokuskeun kualitas bungkusan, ngagunakeun cartons tangguh jeung busa ngajaga produk di transit, kalawan parentah pamakéan jelas.
pengiriman barang aman:
Kami pasangan sareng panyadia logistik anu dipercaya, mastikeun produk ditangtayungan.
| Data Téknis | N3H-X12 AS | N3H-X16 AS |
| Data Input PV | ||
| Max. Daya Input DC | 18 kW | 24 kW |
| No MPPT Trackers | 4 | |
| Rentang Tegangan MPPT (tanpa batré) | 120 - 500V | |
| Rentang Tegangan MPPT (kalayan batré) | 120 - 430V | |
| Tegangan Input MAX.DC | 500V | |
| MAX. Input Ayeuna per MPPT | 16A / 16A / 16A / 16A | 20A / 20A / 20A / 20A |
| MAX. Arus pondok per MPPT | 22A | 25A / 25A / 25A / 25A |
| Data Input batré | ||
| tegangan nominal | 48V | |
| MAX. Ngecas / Discharging Ayeuna | 250A / 260A | 260A / 280A |
| Rentang tegangan batré | 40-58V | |
| Jenis Batré | Litium / Asam Timah | |
| Ngeusi batre Controller | 3-Tahap kalawan Equalization | |
| Data Kaluaran AC (Dina-Grid) | ||
| Kaluaran kakuatan kaluaran nominal ka Grid | 12kW | 16kW |
| MAX. Kaluaran Daya semu kana Grid | 13,2 kVA | 16kVA |
| Tegangan AC Nominal (LN/L1-L2) | (110 ~ 120) / (220 ~ 240V) fase pamisah, 240V fase tunggal | |
| Frékuénsi AC nominal | 60Hz (55 nepi ka 65Hz) | |
| Nominal AC Ayeuna | 50A | 66.7A |
| Max. AC Ayeuna | 55A | 73.3A |
| Max. Grid Passthrough Ayeuna | 200A | |
| Kaluaran THDI | < 3% | |
| Data Kaluaran AC (Nyadangkeun) | ||
| Nominal. Kakuatan semu | 12kW | 13 kW |
| Max. Daya Semu (No PV) | 12kVA | 13,2 kVA |
| Max. Daya Semu (Kalayan PV) | 13,2 kVA | |
| Tegangan kaluaran nominal | 120/240V | |
| Frékuénsi Kaluaran nominal | 60Hz | |
| Faktor Daya Kaluaran | 0,8 ngarah ~ 0,8 katinggaleun | |
| Kaluaran THDU | < 2% | |
| Efisiensi | ||
| Efisiensi MPPT | 99,90% | |
| Éfisiensi Éropa (PV) | 96,20% | |
| Max. PV to Grid Efficiency (PV) | 96,50% | |
| Max. Batré pikeun Efisiensi Muatan | 94,60% | |
| Max. PV ka Efisiensi ngecas Batré | 95,80% | |
| Max. GRID ka Efisiensi ngecas Batré | 94,50% | |
| Panyalindungan | ||
| deteksi grounding | Enya | |
| Arc Sesar Protection | Enya | |
| Perlindungan Pulo | Enya | |
| Deteksi résistor insulasi | Enya | |
| Unit pangimeutan ayeuna residual | Enya | |
| Kaluaran Leuwih Protection Ayeuna | Enya | |
| Nyadangkeun Kaluaran Short Protection | Enya | |
| Kaluaran Leuwih Protection tegangan | Enya | |
| Kaluaran Dina Protection tegangan | Enya | |
| Data Umum | ||
| Rentang Suhu Operasi | -25 ~ +60 ℃ | |
| Kalembaban relatif | 0-95% | |
| Luhurna Operasi | 0~4000m (Derating luhur 2000m luhurna) | |
| Perlindungan Ingress | IP65 / NEMA 3R | |
| Beurat (kalayan breaker) | 56 kg | |
| Dimensi (lebar * jangkungna * jero) | 495mm x 900mm x 260mm | |
| Niiskeun | KIPAS niiskeun | |
| Émisi bising | 48dB | |
| tampilan | Panel toél | |
| Komunikasi Jeung BMS / Méter / EMS | RS485, BISA | |
| panganteur komunikasi dirojong | RS485, 4G (opsional), Wi-Fi | |
| Konsumsi diri | < 25 W | |
| Kasalametan | UL1741,UL1741SA&SB sadaya pilihan, UL1699B, CSA -C22.2 NO.107.1-01,RSD(NEC690.5,11,12) | |
| EMC | FCC Bagian 15 Kelas B | |
| Standar sambungan grid | IEEE 1547, IEEE 2030.5, Aturan HECO 14H, | |
| Aturan CA 21 FaseI,II,III,CEC,CSIP,SRD2.0,SGIP,OGPe, | ||
| NOM,California Prob65 | ||
| Obyék | Katerangan |
| 01 | BAT input / kaluaran BAT |
| 02 | WIFI |
| 03 | Pot Komunikasi |
| 04 | CTL 2 |
| 05 | CTL 1 |
| 06 | Beurat 1 |
| 07 | taneuh |
| 08 | input PV |
| 09 | kaluaran PV |
| 10 | Generator |
| 11 | Grid |
| 12 | Beurat 2 |
